車牌的視覺路線者：聯特微超寬動態高清照車牌攝像機







     現代化的交通管理對監控系統的可靠性、圖像質量、系統壽命等方面的要求日益加強。因此，作為重要車輛監控工具，照車牌攝像機必須具有很高的清晰度和很好的實時性。

     拍照車牌特別是在夜間拍攝車牌的清晰畫面是十分困難的。除了行車的速度以外，汽車前燈往往對拍攝車牌的攝像機形成很大干擾，而汽車車牌的反光性能又很高，這一切都對照車牌攝像機的性能提出了十分嚴格的要求。如果掌握不好，要么是在前燈的作用下，車牌的圖像變得一片黑暗，要么是在攝像機自身光源照射下其車牌變得一片白亮，出現只見車牌不見數字的現象。采用的是白光燈照明及電子快門的下限位法的技術。通過適當增加自帶照明燈的亮度，并利用汽車牌照的反光特性的方法，使被拍攝的車牌圖像清晰逼真。

     深圳市聯特微公司隆重推出的130萬像素超寬動態照車牌攝像機具有優異的寬動態效果。此款攝像機寬動態范圍可以達到120db，大大增強了它抵抗前燈干擾的能力，能夠較好的辨別車牌；此款攝像機寬動態實現方式采用CMOS+DSP技術，畫面影像效果比CCD更真實、更清晰。經實測，該機有2個十分明顯的優點：一、抗前燈干擾性能出色，無論從任何方向用汽車遠 光燈照射攝像機，都不會影響車牌圖像的清晰度。 二、幾乎沒有噪波點（雪花點）干擾。

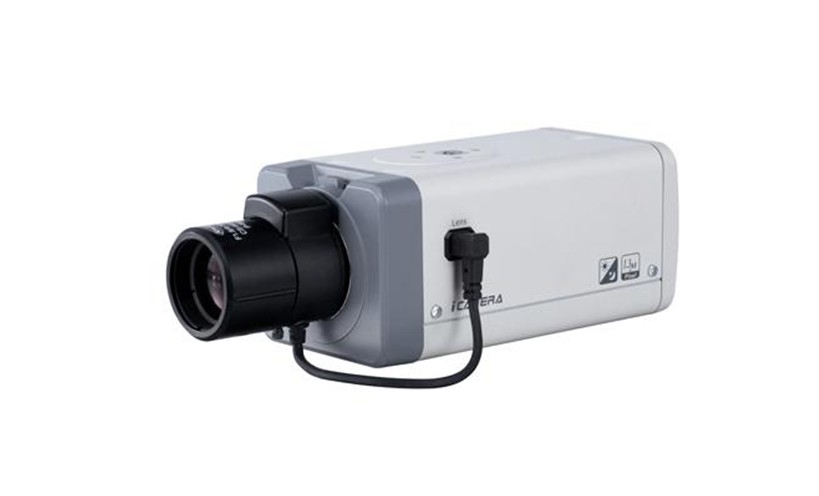

                             NNF-C331HDD



產品概述：

     采用1/3"超低照度 超寬動態1.3M CMOS傳感器和TI達芬奇系列高性能DSP設計開發，選用嵌入式Linux操作系統，采用標準H.264 high profile 5.0視頻編碼協議，是一款集視頻采集、圖像處理、視頻傳輸、視頻存儲、視頻管理功能于一體的高清網絡攝像機。

主要特性：

Ø 1/3"  超寬動態&超低照度1.3M CMOS傳感器；

Ø 支持標準H.264 high profile 5.0視頻編碼協議，高壓縮比，高視頻質量；

Ø 支持?jǐn)?shù)字水印加密，防止數據被篡改；

Ø 支持I/O報警、RS485控制功能；

Ø 支持豐富的網絡協議；

Ø 支持寬動態120dB；

Ø 支持onvif協議。

技術參數：

參數 \ 型號	NNF-C331HDD
攝像機
傳感器類型	1/3" Progressive WDR Scan CMOS
有效像素	1280*960
最低照度	彩色0.01Lux @F1.2、黑白0.001Lux @F1.2
電子快門	自動電子快門
鏡頭	CS接口，鏡頭焦距可選
信噪比	≥50db
寬動態范圍	120db
壓縮標準
視頻壓縮標準	H.264 high profile 5.0
壓縮輸出碼率	160K～8Mbps或自定義
音頻壓縮標準	G.711
圖像
視頻分辨率	主碼流：1280*960，1280*720 子碼流:704*576
幀率	25幀
功能
日夜功能	支持IR-CUT日夜切換
走動光圈	DC驅動
網絡協議	TCP/IP，HTTP，DHCP，DNS，DDNS，RTP/RTCP，RTSP，PPPoE，SMTP，IPv4/v6，SNMP，UPnP，NTP
接口
通訊接口	1個10/100M自適應RJ45以太網口
音頻	1路輸入，1路輸出
RS485接口	1路，支持多種云臺協議
視頻接口	1路，BNC
報警接口	1路輸入，1路輸出
物理特性
工作溫度	-10℃～60℃
電源	12V/1.5A，POE（IEEE802.3af）
功率	6W MAX
外形尺寸	70mm*63mm*150mm
整機重量	650g

     深圳市聯特微公司推出的130萬像素超寬動態照車牌攝像機配合白光燈護罩使用效果更加，此方案已經多次成功應用于停車場、收費站、工廠及單位和小區的門衛等場所，是重要的車輛監控工具；得到客戶的一直好評！

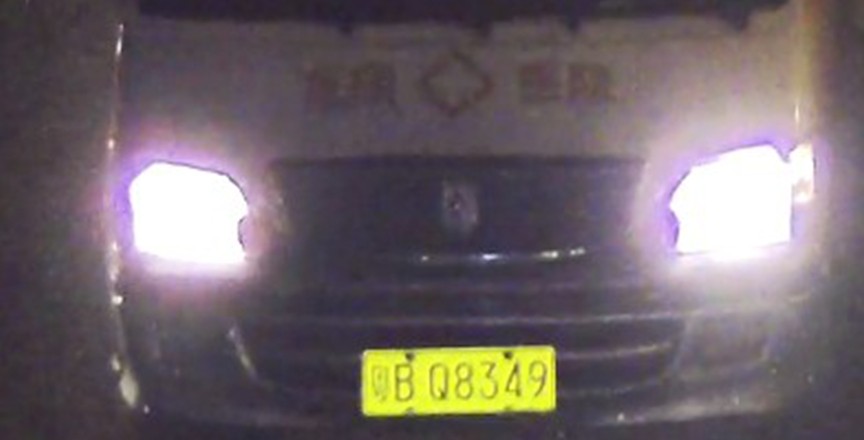

監控效果圖1





監控效果圖2

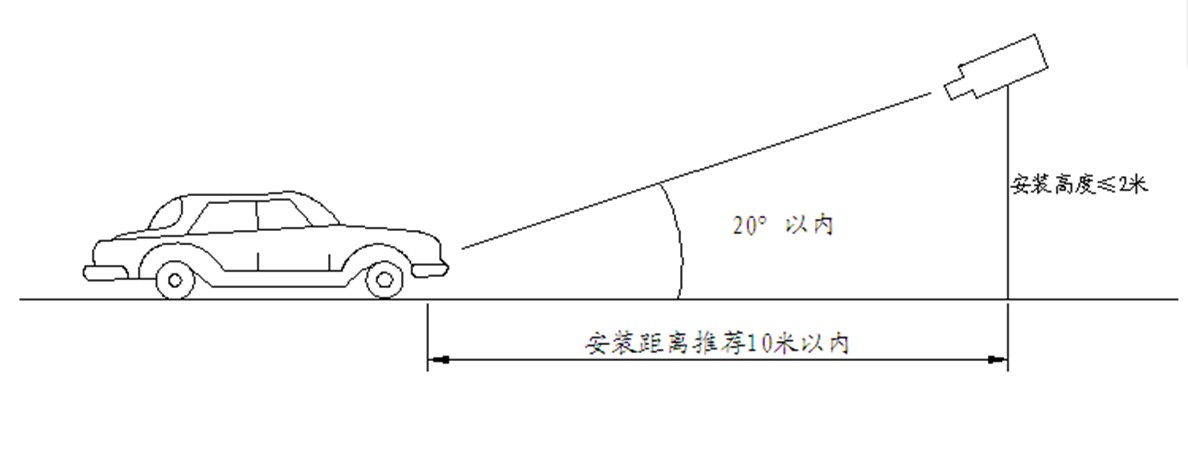

     因受光照距離及鏡頭焦距等原因的限制，照車牌高清網絡攝像機一般在安裝位置不高于2 米，拍攝斜角不 大于20°，距離不大于15 米，車速不大于10km/h 的情況下使用效果最好。





照車牌攝像機安裝圖3
