【天博】RS-232/RS-422/RS-485簡介及三者的區別

1、RS232接口：一種串行物理接口標準；全名是"數據終端設備（DTE）和數據通訊設備（DCE）之間串行二進制數據交換接口技術標準"。RS是英文“推薦標準”的縮寫，232為標識號。

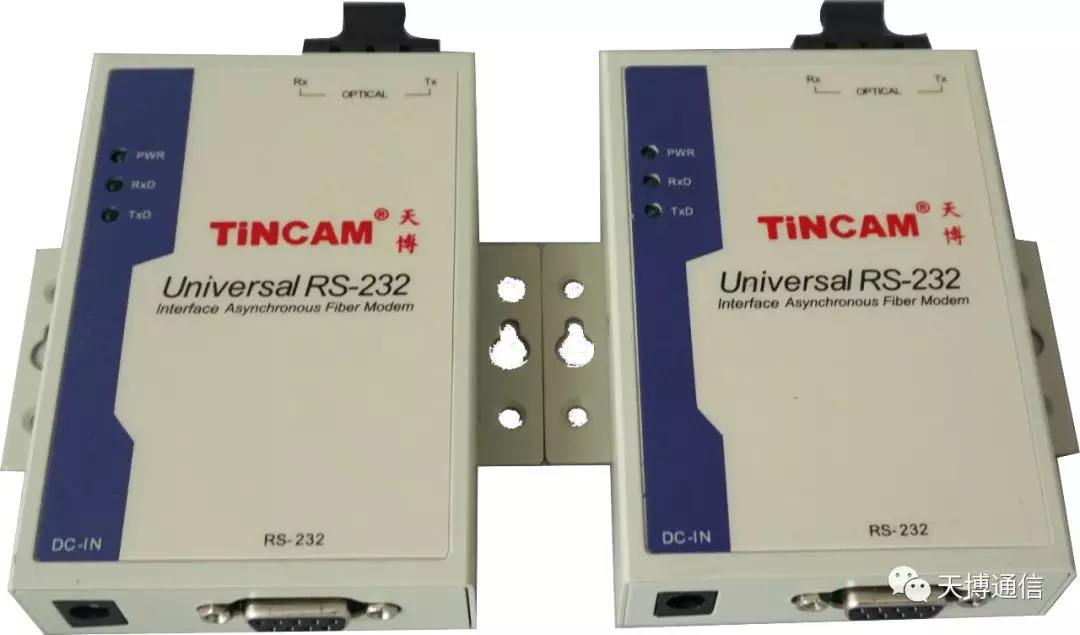

天博 RS232串口光貓（串口轉換器）

2、接線端口：工業控制的RS-232 口一般只使用RXD（2）、TXD（3）、GND（5） 三條線。

3、接口標準的特點

（1）采用負邏輯，即，邏輯“1”為-15V~-5V，邏輯“0”為+5V~+15V。

（2）采用全雙工方式

4、RS232接口標準的不足

（1）接口的信號電平值較高，易損壞接口電路的芯片，又因為與TTL電平不兼容，故需使用電平轉換電路方能與TTL 電路連接。

（2）傳輸速率較低，在異步傳輸時，波特率為20Kbps。

（3）接口使用一根信號線和一根信號返回線而構成共地的傳輸形式，這種共地傳輸容易產生共模干擾，所以抗噪聲干擾性弱。

（4）RS-232 只允許一對一通信

在要求通信距離為幾十米到上千米時，廣泛采用RS-485 串行總線。RS-485采用平衡發送和差分接收，因此具有抑制共模干擾的能力。加上總線收發器具有高靈敏度，能檢測低至200mV的電壓，故傳輸信號能在千米以外得到恢復。

RS-485采用半雙工工作方式，任何時候只能有一點處于發送狀態，因此，發送電路須由使能信號加以控制。

    RS-485用于多點互連時非常方便，可以省掉許多信號線。應用RS-485可以聯網構成分布式系統，其允許最多并聯32臺驅動器和32臺接收器。

RS-485具有以下特點：

（1）RS-485的電氣特性：邏輯“1”以兩線間的電壓差+2V~+6V表示，邏輯“0”以兩線間的電壓差-6V~-2V表示，就不容易損壞接口電路芯片，且該電平與TTL電平兼容，方便與TTL電路連接。

（2）RS-485接口采用平衡驅動器和差分接收器的組合，抗共模干擾能力強，即抗噪聲性能好。

（3）RS-485接口的最大傳輸距離標準值4000英尺，實際上可達3000米。

（4） RS-232-C接口在總線上只允許連接一個收發器，即單站能力；而RS-485接口在總線上只允許連接多達128個收發器，即具有多站能力，這樣用戶可以利用單一的RS-485接口方便地建立設備網絡。

天博  三合一 （RS232/485/422）串口光貓

 RS-422和RS-485電路原理基本相同，都是以差動方式發送和接受，不需要數字地線。差動工作是同速率條件下傳輸距離遠的根本原因，這正是二者與RS232的根本區別，因為RS232是單端輸入輸出，雙工工作時至少需要數字地線、發送線和接受線三條線（異步傳輸），還可以加其它控制線完成同步等功能。

    RS-422通過兩對雙絞線可以全雙工工作收發互不影響，RS422和RS485在19kpbs下能傳輸1200米。用新型收發器線路上可連接設備。

① RS232是全雙工的，RS485是半雙工的，RS422是全雙工的。

② RS485與RS232僅僅是通訊的物理協議（即接口標準）有區別，RS485是差分傳輸方式，RS232是單端傳輸方式，但通訊程序沒有太多的差別。

PC機上已經配備有RS232，直接使用就行了，若使用RS485通訊，只要在RS232端口上配接一個RS232轉RS485的轉換頭就可以了，不需要修改程序。

接口外觀的區別

一般都是DB9，也有其他的，還是得看里面的線才知道到底是RS232 RS422 RS485里的哪種！

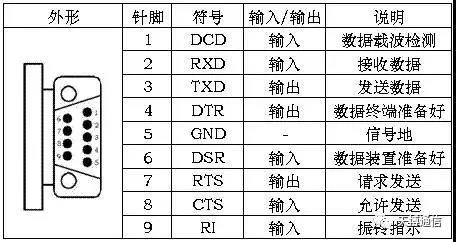

RS232是標準接口，為D形9針頭，所連接設備的接口的信號定義是一樣的，其信號定義如下：
